您當前的位置：首頁 產品與服務低壓產品智能型萬能式斷路器

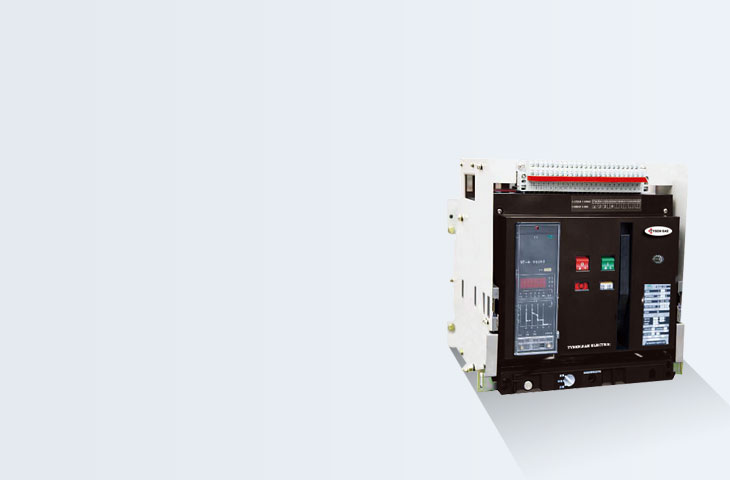

NYKW2系列智能型萬能式斷路器

主要用于控制和保護低壓配電網絡。一般安裝在低壓配電柜中作主開關起總保護作用。額定電流6300A及以下的斷路器，可滿足電動機頻繁起動使用。

交流額定電流630A~6300A；
短路分斷能力80kA~120kA（有效值）；
額定工作電壓AC690V及以下；
具有3極和4極；
抽屜式和固定式；
可倒進線安裝；
采用多種智能控制器，可實現不同功能；
具有隔離功能，符號為“”；
執行 IEC60947-2、GB14048.2-2008 標準；

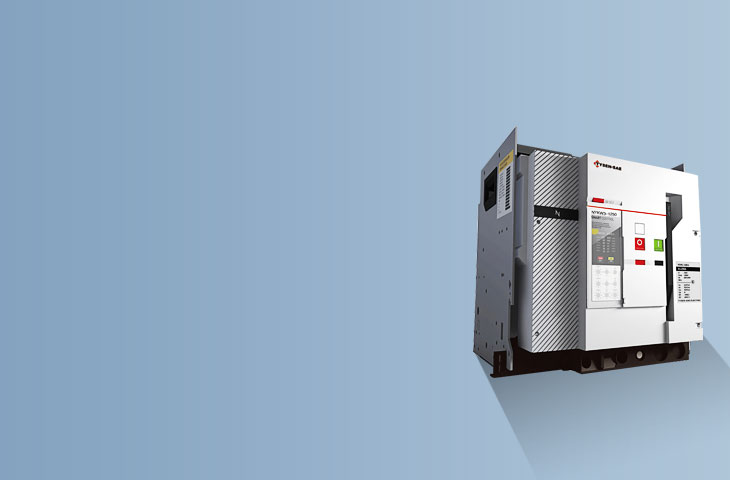

NYKW3系列智能型萬能式斷路器

NYKW3-1250 系列智能型萬能式斷路器(以下簡稱斷路器)，具有結構緊湊、體積小、可靠型高、零飛弧等特點。斷路器的額定絕緣電壓690V，適用于交流 50Hz、額定工作電壓400V，額定電流 200A-1250A，主要用于配電網絡中，用來分配電能、保護電路和電源設備免受過載、欠電壓、短路、單相接地等故障的危害，具備了多種智能保護功能。可準確地實現選擇性保護，避免不必要的停電，提高供電可靠性。在正常條件下也可以作為線路的不頻繁轉換之用，而且具備了隔離功能。
本斷路器為立體布置形式，每相觸頭系統封閉在絕緣基座內，形成獨立的一個小室。再由小室構成斷路器的主電路。而智能型控制器、手動操作機構、電動操作機構則依次排在其前面，形成各自獨立的單元，便于裝配和維修。
斷路器的技術性能符合 GB14048.2《低壓開關設備和控制設備低壓斷路器》及 IEC60947-2《低壓開關設備及控制設備第二部分低壓斷路器》等標準。

主要規格及技術參數

NYKW2系列主要規格及技術參數

型號			NYKW2-2000
框架等級額定電流Inm（A)			2000
額定電流In（A)			630	800	1000	1250	1600	2000
額定工作電壓Ue（V）			AC400,690 50Hz
額定絕緣電壓Ui（V）			AC1000
額定沖擊耐受電壓Uimp（V）			12000
工頻耐受電壓（V）			AC3500V 1min
極數			3、4	3、4	3、4	3、4	3、4	3、4
額定極限短路分斷能力 Icu(kA)(有效值）		AC400V	85	85	85	85	85	85
額定極限短路分斷能力 Icu(kA)(有效值）		AC690V	50	50	50	50	50	50
額定運行短路分斷能力 Ics(kA)(有效值）		AC400V	65	65	65	65	65	65
額定運行短路分斷能力 Ics(kA)(有效值）		AC690V	40	40	40	40	40	40
額定短路接通能力 Icm(kA)(峰值）		AC400V	176	176	176	176	176	176
額定短路接通能力 Icm(kA)(峰值）		AC690V	105	105	105	105	105	105
額定短時耐受電流（1s） Icw(kA)(有效值）		AC400V	50	50	50	50	50	50
額定短時耐受電流（1s） Icw(kA)(有效值）		AC690V	40	40	40	40	40	40
使用類別			B
全分斷時間（無附加延時）（ms）			12-18
閉合時間			≤70
智能控制器	電子型		○	○	○	○	○	○
	標準型		○	○	○	○	○	○
	通訊型		○	○	○	○	○	○
電氣壽命* （次 times）	AC400V		10000	10000	10000	10000	10000	10000
電氣壽命* （次 times）	AC690V		5000	5000	5000	5000	5000	5000
機械壽命* （次 times）	免維護		10000	10000	10000	10000	10000	10000
機械壽命* （次 times）	有維修		20000	20000	20000	20000	20000	20000
安裝	外形尺寸		H W L	H W L	H W L	H W L	H W L	H W L
	抽屜式	3P	432 375 420	432 375 420	432 375 420	432 375 420	432 375 420	432 375 420
	抽屜式	4P	432 470 420	432 470 420	432 470 420	432 470 420	432 470 420	432 470 420
	固定式	3P	402 318 325	402 318 325	402 318 325	402 318 325	402 318 325	402 318 325
	固定式	4P	402 413 325	402 413 325	402 413 325	402 413 325	402 413 325	402 413 325

NYKW2-3200				NYKW2-4000		NYKW2-6300
3200				4000		6300
2000	2500	2900	3200	3600	4000	4000	5000	6300
AC400,690 50Hz
AC1000 50Hz
12000
AC3500V1min 50Hz
3、4	3、4	3、4	3、4	3、4	3、4	3、4	3、4	3、4
50%In、100%In
100	100	100	100	100	100	120	120	120
65	65	65	65	65	65	80	80	80
65	65	65	65	65	65	100	100	100
50	50	50	50	50	50	65	65	65
220	220	220	220	220	220	264	264	264
143	143	143	143	165	165	165	165	165
65	65	65	65	65	65	100	100	100
50	50	50	50	50	50	65	65	65
B
12-18
≤70
○	○	○	○	○	○	○	○	○
○	○	○	○	○	○	○	○	○
○	○	○	○	○	○	○	○	○
10000	10000	10000	10000	10000	10000	500	500	500
5000	5000	5000	5000	5000	5000	500	500	500
10000	10000	10000	10000	10000	10000	2000	2000	2000
20000	20000	20000	20000	20000	20000	8000	8000	8000
H W L	H W L	H W L	H W L	H W L	H W L	H W L	H W L	H W L
432 435 420	432 435 420	432 435 420	432 435 420	432 550 493		432 813 493	432 813 493	432 928 493
432 550 420	432 550 420	432 550 420	432 550 420	432 788 493		432 928 493	432 928 493	— —
402 422 325	402 422 325	402 422 325	402 422 325	— —		— —	— —	— —
402 515 325	402 515 325	402 515 325	402 515 325	— —		— —	— —	— —

NYKW3系列主要規格及技術參數

型號			NYKW3-1250
框架等級額定電流Inm（A)			1250
額定電流In（A)			200	400	630	800	1000	1250
額定工作電壓Ue（V）			AC400 50Hz
額定絕緣電壓Ui（V）			AC690
額定沖擊耐受電壓Uimp（V）			AC8000
工頻耐受電壓（V）			主電路AC2500
極數			3、4	3、4	3、4	3、4	3、4	3、4
N 相額定電流（A）			50%In、100%In
額定極限短路分斷能力 Icu(kA)(有效值）		AC400V	65	65	65	65	65	65
額定運行短路分斷能力 Ics(kA)(有效值）		AC400V	50	50	50	50	50	50
額定短時耐受電流（1s） Icw(kA)(有效值）		AC400V	50	50	50	50	50	50
全分斷時間（無附加延時）（ms）			12-18
閉合時間			≤70
電氣壽命*（次）	AC400V		10000	10000	10000	10000	10000	10000
機械壽命*（次）	免維護		10000	10000	10000	10000	10000	10000
機械壽命*（次）	有維修		20000	20000	20000	20000	20000	20000
安裝	外形尺寸		H W L	H W L	H W L	H W L	H W L	H W L
	抽屜式	3P	362 276 323	362 276 323	362 276 323	362 276 323	362 276 323	362 276 323
	抽屜式	4P	362 346 323	362 346 323	362 346 323	362 346 323	362 346 323	362 346 323
	固定式	3P	315 266 239	315 266 239	315 266 239	315 266 239	315 266 239	315 266 239
	固定式	4P	315 336 239	315 336 239	315 336 239	315 336 239	315 336 239	315 336 239
