產品特點
- 采用固封式真空滅弧室，實現產品的免維護；
- 抗鹽霧試驗水平達300小時；
- 采用德國INA定制的銅基高壓力合金無油軸承；
- 引進馬來西亞鋅鈷合金六價鉻鈍化表面處理工藝；
- 機構優化設計；
- 機械壽命30000次；
- 彈簧機構自帶儲能手柄，方便快捷。
結構特點
概述

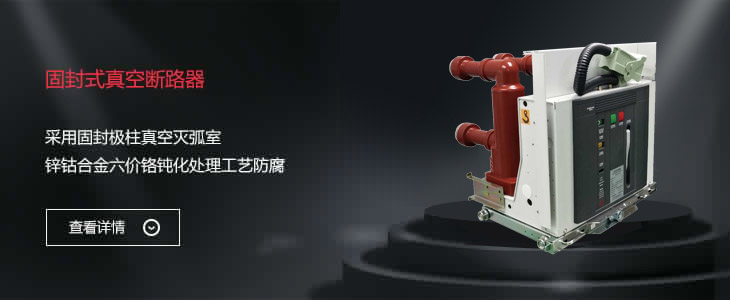

- ZN139-12/G型真空斷路器主回路采用固封極柱形式，操作機構分為彈操式和永磁式兩種?？煽啃愿摺⑹褂脡勖L，廣泛應用于電網、發電廠、變電站、工業及其他行業。
- ZN139-12/G 型真空斷路器既可以單獨使用，也可用于中置式開關柜和固定式開關柜。并可方便與國內其他斷路器實現手車互換，具有廣泛的兼容性和互換性。
絕緣形式
- ZN139-12/G型真空斷路器總體結構為操動機構與一次導電回路前后布置形式。主導電回路部分為三相落地式結構。其主回路為固封絕緣方式。
主要規格及技術參數
斷路器主要規格及技術參數
| 序號 | 名稱 | 單位 | 參數 | ||
|---|---|---|---|---|---|
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 額定工頻耐受電壓（1 min) | kV | 42/48 | ||
| 3 | 額定雷電沖擊／斷口耐受電壓（峰值） | kV | 75/85 | ||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定電流 | A | 630-2500 | 630-3150 | 1250-4000 |
| 6 | 額定短路開斷電流 | kA | 20 25 | 31.5 | 40 |
| 7 | 額定短路關合電流 | kA | 50 63 | 80 | 100 |
| 8 | 額定峰值耐受電流 | kA | 50 63 | 80 | 100 |
| 9 | 額定熱穩定電流（有效值） | kA | 20 25 | 31.5 | 40 |
| 10 | 額定短路持續時間 | s | 4 | ||
| 11 | 額定短路開斷電流次數 | 次 | 30 | 30 | 20 |
| 12 | 機械壽命 | 次 | 30000 | ||
| 13 | 額定單個/背對背電容器組開斷電流 | A | 630/400(40kA為800/400) | ||
| 14 | 相間距 | mm | 1600A以下：210±1.5 2000A以上：275±1.5 |
||
| 15 | 觸頭開距 | mm | 9±1 | ||
| 16 | 接觸超行程 | mm | 3±0.5 | ||
| 17 | 動、靜觸頭允許磨損累積厚度 | mm | 3 | ||
| 18 | 三相分、合閘不同期性 | ms | ≤ 2 | ||
| 19 | 觸頭合閘彈跳時間 | ms | ≤ 2 (40kA ≤ 3) | ||
| 20 | 分閘時間 | ms | 20-55 | ||
| 21 | 合閘時間 | ms | 35-70 | ||
| 22 | 額定操作順序 | 0.3s 180s 0——CO——CO |
180s 180s 0——CO——CO |
||
| 23 | 機械機構抗腐蝕能力（鹽霧試驗） | h | 300 | ||
注：3150A及以上需要強制風冷
